Les résistances chauffantes, éléments essentiels de nombreux appareils électroménagers et systèmes de chauffage, peuvent parfois causer des surcharges et déclencher le disjoncteur, une situation frustrante et potentiellement dangereuse. Ce guide complet vous permettra de comprendre les risques liés à une mauvaise utilisation ou à une résistance défectueuse, et vous apprendra à tester efficacement votre résistance chauffante avant qu'elle ne vous laisse dans le froid, ou pire, dans le noir. Nous aborderons des points cruciaux comme l'identification des symptômes d'une résistance défaillante, les outils nécessaires à son test, et les précautions de sécurité indispensables.

Comprendre le fonctionnement d'une résistance chauffante est la première étape pour assurer sa longévité et éviter les désagréments liés aux disjoncteurs. Pour éviter toute mauvaise manipulation et garantir votre sécurité, suivez attentivement les étapes détaillées ci-dessous qui vous guideront pas à pas dans le test de votre résistance chauffante. Ce processus, une fois maîtrisé, vous permettra de diagnostiquer rapidement les problèmes et d'éviter de coûteuses réparations.

Consignes de préparation et de sécurité

Outils nécessaires

Multimètre
Mégohmmètre

Consignes de sécurité

**Avant toute manipulation, débranchez la résistance chauffante du secteur.** Toute intervention sur un élément électrique sous tension est extrêmement dangereuse et peut entraîner des blessures graves, voire mortelles.
**Utilisez des gants isolants et des lunettes de protection.** La résistance chauffante peut être chaude même hors tension et des projections peuvent se produire lors des tests.
**N'utilisez jamais un multimètre défectueux.** Un appareil de mesure endommagé peut vous exposer à un choc électrique ou fournir des mesures erronées, rendant les tests inefficaces et potentiellement dangereux.

Instructions étape par étape

Vérification de la résistance chauffante
- Contrôler la valeur ohmique de la résistance chauffante.
- R = U²/P (R en ohms, U en volts, P en watts).

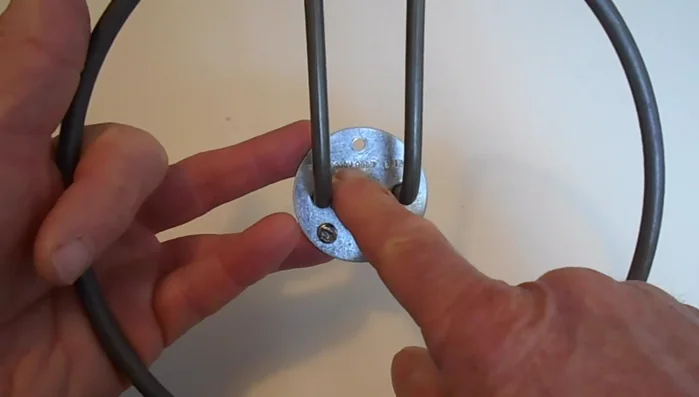

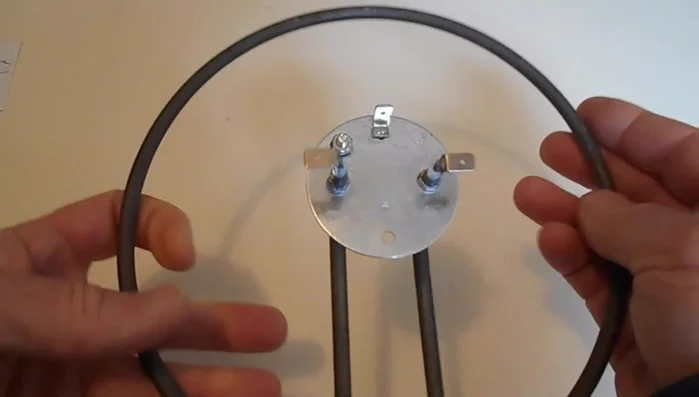

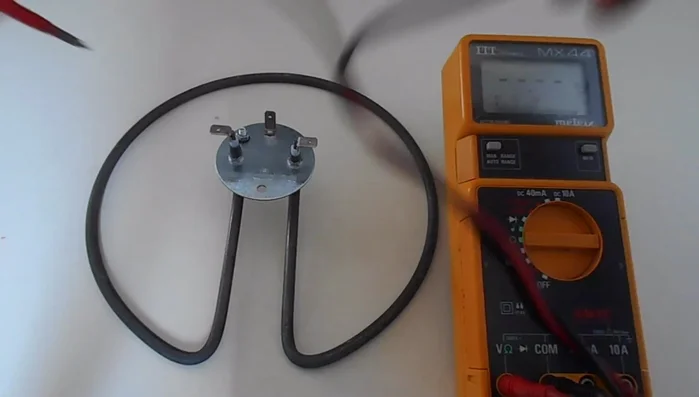

- Mesurer la valeur ohmique réelle de la résistance à l'aide d'un multimètre en position ohmmètre. Comparer avec la valeur théorique.
Vérification de la résistance chauffante
Test d'isolement à froid

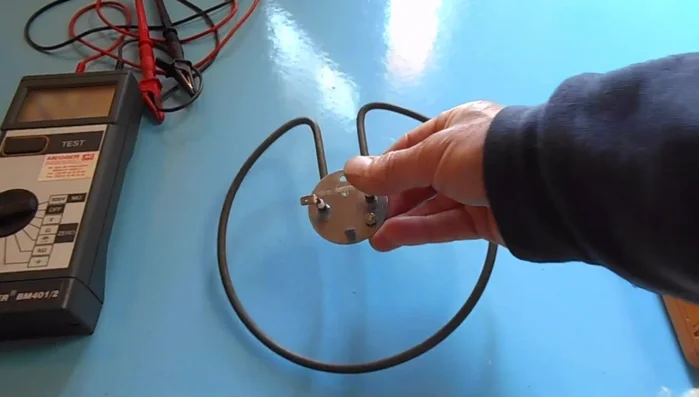

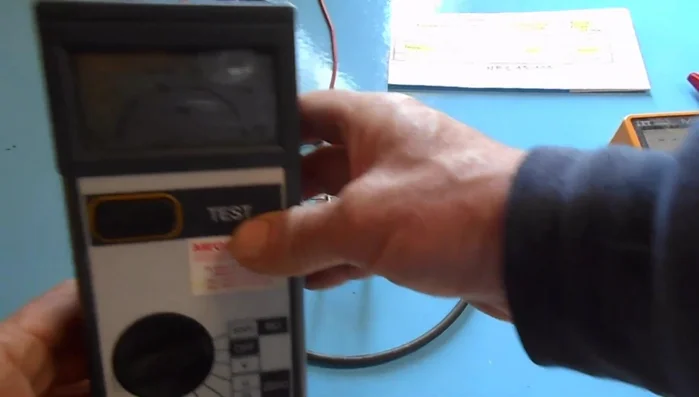

- Tester l'isolement de la résistance à l'aide d'un mégohmmètre. Appliquer une tension continue (500V pour une installation 230V) et mesurer la résistance d'isolement.
- Comparer la valeur de résistance d'isolement obtenue avec les valeurs minimales requises par la norme NFC 15-100 (au moins 0,5 MΩ pour une installation 230V).
Test d'isolement à froid
Test d'isolement et de déclenchement à chaud

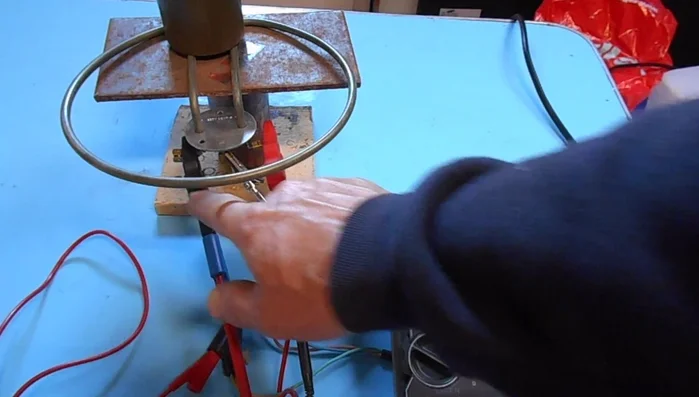

- Tester le fonctionnement de l'appareil pour observer si le disjoncteur différentiel déclenche à chaud. Mesurer le courant de fuite.
Test d'isolement et de déclenchement à chaud

Tips

Effectuer les tests sur une installation hors tension et déconnectée.
La température influence la mesure de la résistance d'isolement. Une résistance chaude aura une résistance d'isolement plus faible.
Un mégohmmètre est essentiel pour une mesure précise de la résistance d'isolement.
Un courant de fuite inférieur au seuil de déclenchement du disjoncteur différentiel ne signifie pas qu'il n'y a pas de risque de choc électrique.
Ne jamais débrancher la terre de l'appareil.

Common Mistakes to Avoid

1. Mauvaise connexion électrique

Raison: Des connexions lâches ou corrodées créent une résistance élevée, entraînant une surchauffe et un déclenchement du disjoncteur.

Solution: Assurez-vous que toutes les connexions sont serrées, propres et utilisent des câbles de section appropriée.

2. Puissance incorrecte

Raison: Utiliser une résistance chauffante avec une puissance supérieure à celle supportée par le circuit électrique provoque une surcharge et un déclenchement du disjoncteur.

Solution: Vérifiez la puissance de la résistance et assurez-vous qu'elle correspond à la capacité du circuit électrique.

FAQ

Ma résistance chauffante déclenche le disjoncteur, est-ce forcément qu'elle est défectueuse ?

Pas nécessairement. Un disjoncteur peut déclencher pour plusieurs raisons : résistance défectueuse (court-circuit, surchauffe), mais aussi un câblage défectueux, une surcharge du circuit ou un disjoncteur lui-même défectueux. Il faut vérifier tous ces points avant de conclure.

Quels outils me faut-il pour tester une résistance chauffante ?

Un multimètre est indispensable pour mesurer la résistance électrique. Des gants isolants et des lunettes de sécurité sont aussi fortement recommandés pour votre sécurité. Selon le type de résistance, vous pourriez avoir besoin d'autres outils pour accéder à la résistance.

Quelle est la valeur de résistance normale d'une résistance chauffante ?

Il n'y a pas de valeur universelle. La résistance dépend de la puissance et du type de résistance. La valeur nominale est généralement indiquée sur la résistance elle-même ou dans la documentation de l'appareil. Le test consiste à comparer la valeur mesurée à la valeur nominale.
